關(guān)于薄膜不干膠UV油墨附著力不良的分析

來源：華益標簽印刷???發(fā)布時間：2022-10-11 22:46nbsp;??點擊量：

TAG： 薄膜不干膠油墨附著力不良,不干膠材料附著力,薄膜油墨附著力不足,薄膜油墨附著力差

UV油墨印刷通常采用紫外線瞬間干燥的方式，讓油墨在薄膜不干膠材料表面快速附著。然而在印刷加工過程中，往往會出現(xiàn)UV油墨在薄膜不干膠材料表面附著力不良的問題。

什么是UV油墨附著力不良？

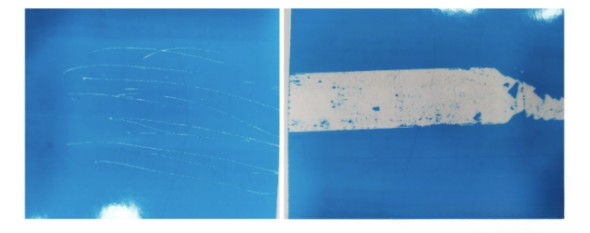

不同的終端，在測試UV油墨附著力不良的方法上存在差異。然而在不干膠標簽行業(yè)，大部分客戶會采用3M 810 或者 3M 610膠帶進行油墨附著力測試。

評判標準：油墨牢固度根據(jù)將膠帶貼到標簽表面再揭掉后，被粘下來的油墨量來評估。

1級：無油墨脫落

2級：少許油墨脫落(<10%)

3級：中度油墨脫落(10%~30%)

4級：嚴重油墨脫落(30%~60%)

5級：油墨幾乎全部脫落(>60%)

問題1：在實際印刷生產(chǎn)中，經(jīng)常碰到UV油墨經(jīng)過UV燈后，出現(xiàn)表干現(xiàn)象，但油墨底部與基材之間牢度很差，在膠帶測試時，很容易把油墨從材料表面撕下來。一般發(fā)生在油墨層較厚的油墨上。

原因一：由于，UV油墨中的光引發(fā)劑吸收紫外線產(chǎn)生自由基與油墨成份中單體預(yù)聚合物發(fā)生交聯(lián)反應(yīng)形成網(wǎng)狀結(jié)構(gòu)，這是從液態(tài)到固態(tài)瞬時發(fā)生的過程。但在實際印刷中，油墨表面雖然瞬間干燥了，紫外光卻很難穿透固化的油墨表層到達底層，導(dǎo)致底層油墨未完全發(fā)生光化學(xué)反應(yīng)。

建議：深墨淺印，可使用高色強的油墨，降低油墨層的厚度，既可保證單層油墨的干燥性，也可有效提高生產(chǎn)效率。

原因二：UV汞燈使用時間一般在1000小時左右，往往會碰到UV燈使用已經(jīng)超過1000小時還是可以點亮，但是UV油墨不能完全干燥。其實UV燈一旦到了使用壽命后，它的光譜曲線已經(jīng)有所變化，發(fā)射出的紫外線已經(jīng)不符合干燥油墨的要求，且紅外能量增加，導(dǎo)致材料因高溫變形及油墨脆化。

建議：應(yīng)正確記錄UV燈的使用時間，并及時更換。平時生產(chǎn)時，也需要經(jīng)常檢查UV燈的潔凈度，清潔反射罩，一般UV燈能量只有1/3是直接照射到材料表面，2/3的能量是由反射罩反射的。

問題2：在生產(chǎn)中，常常會遭遇有些材料正常印刷時，油墨附著力OK，但印刷速度提升后，油墨附著力卻變差的問題。

原因一：油墨與基材接觸時間短，導(dǎo)致粒子間分子級別的連接不足，影響附著力油墨與基材的粒子間相互擴散、連接，形成分子級別的連接，增加干燥前油墨與基材的接觸時間，可使分子間的連接效應(yīng)更顯著，從而增加油墨附著力。

建議：減慢印刷速度，讓油墨與基材充分接觸，提升油墨附著力。

原因二：UV燈光照射時間不足，導(dǎo)致油墨未干透，影響附著力，印刷速度提高，也會導(dǎo)致UV燈光照射時間縮短，進而照射到油墨中的能量會降低，從而影響到油墨的干燥狀況，導(dǎo)致未干透造成附著力不良。

建議：減慢印刷速度，讓油墨在UV燈光的照射下充分干燥，提升附著力。

華益包裝有限公司，專注研發(fā)生產(chǎn)各種不干膠標簽，確保讓不干膠標簽定制能從設(shè)計、印刷、打包、發(fā)貨、送貨一站式服務(wù)，將定制的標簽完美地傳遞到您的手上，因為我們知道，這不是一個標簽?zāi)敲春唵?，可能還承載著您產(chǎn)品包裝的價值和品牌形象的提升！ 更多介紹請聯(lián)系在線客服...

薄膜不干膠油墨附著力不良,不干膠材料附著力,薄膜油墨附著力不足,薄膜油墨附著力差
