薄膜不干膠材料的印刷特性及工藝難點(diǎn)有哪些？

來(lái)源：華益標(biāo)簽印刷???發(fā)布時(shí)間：2022-10-21 23:21nbsp;??點(diǎn)擊量：

TAG： 薄膜不干膠印刷,薄膜不干膠材料,薄膜不干膠印刷特性,薄膜不干膠的印刷工藝,薄膜不干膠印刷注意事項(xiàng)

薄膜不干膠材料是一種聚合物，其表面對(duì)印刷油墨沒(méi)有吸收性，印刷油墨在薄膜不干膠材料表面的干燥方式包括：揮發(fā)、結(jié)膜、交聯(lián)、固化，基本沒(méi)有滲透方式，同紙張類(lèi)不干膠材料相比有很大區(qū)別。薄膜不干膠材料表面能量低，印刷前必須預(yù)處理，才能滿足印刷油墨的潤(rùn)濕、流平要求，否則會(huì)出現(xiàn)油墨附著牢度不良等問(wèn)題。

除了干燥問(wèn)題之外，由于薄膜不干膠材料為聚合物，表面的自由電子非常不穩(wěn)定，在干燥的環(huán)境中，摩擦?xí)a(chǎn)生大量的靜電。而靜電又會(huì)影響到材料的印刷和加工，所以控制靜電，改善環(huán)境，增加設(shè)備上的相應(yīng)配置是印刷薄膜不干膠材料時(shí)必須要注意的，否則無(wú)法保證印刷品質(zhì)量。此外，薄膜不干膠材料對(duì)溫度變化敏感，遇熱變形大，所以在印刷過(guò)程中的烘干（固化）溫度、印刷速度、膜層厚度、張力設(shè)置等一定要注意匹配，否則非常容易出問(wèn)題。

常用薄膜材料的種類(lèi)和特性

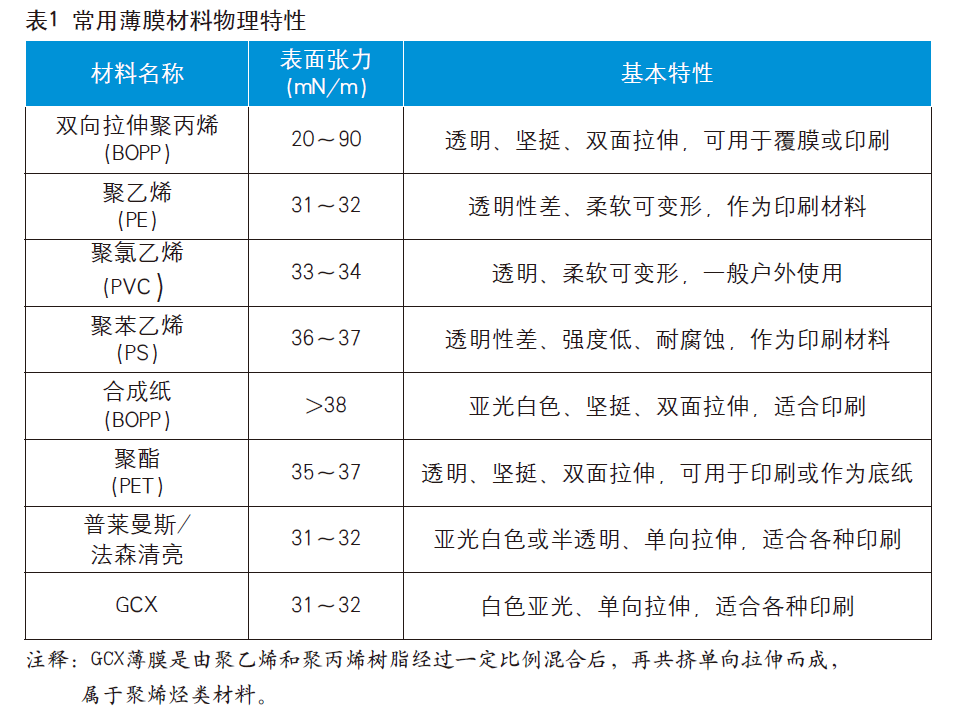

常用薄膜材料物理特性詳見(jiàn)表1，其中表面張力為材料處理前的表面張力值，可以看出材料出廠后表面張力基本上低于38mN/m，而38mN/m是保證油墨正常印刷的下限，所以這些薄膜材料必須經(jīng)過(guò)相應(yīng)處理后，才能正常印刷。

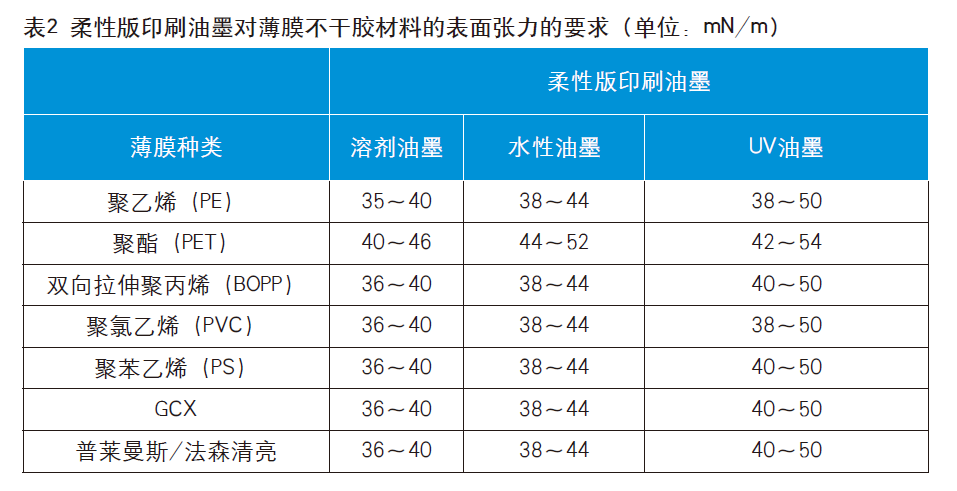

為了保證油墨在薄膜材料表面良好固著，我們需要了解油墨對(duì)承印材料的表面張力要求，尤其是薄膜材料，更要特別注意。表2中列出了不同類(lèi)型的柔性版印刷油墨對(duì)不同種類(lèi)薄膜材料印刷前表面張力的要求。對(duì)比表1和表2，我們發(fā)現(xiàn)，未經(jīng)處理的薄膜材料基本都不符合要求，因此，薄膜材料的表面處理對(duì)印刷而言非常重要。

薄膜材料的表面處

薄膜材料的表面處理分為電暈處理和表面涂布兩種方法，目的是增加材料表面的能量或改變材料的表面特性，使油墨可以正常的潤(rùn)濕、流平、干燥，具有一定的牢固度。

▋▋電暈處理

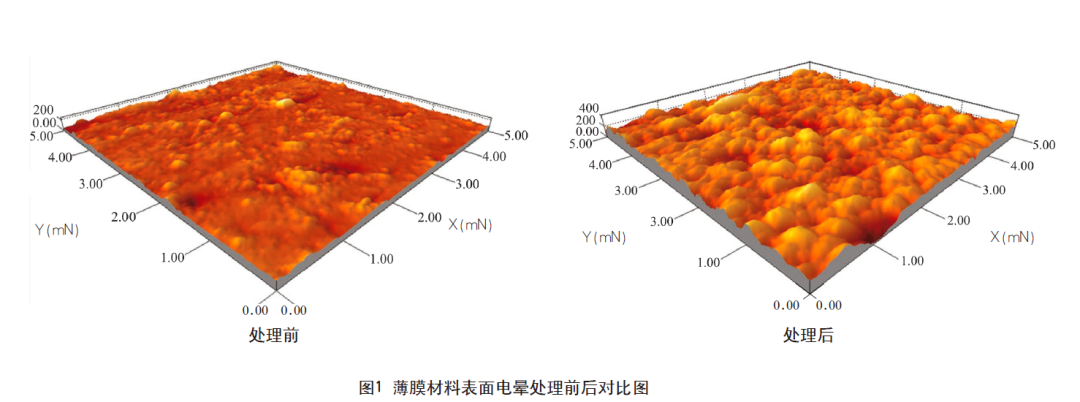

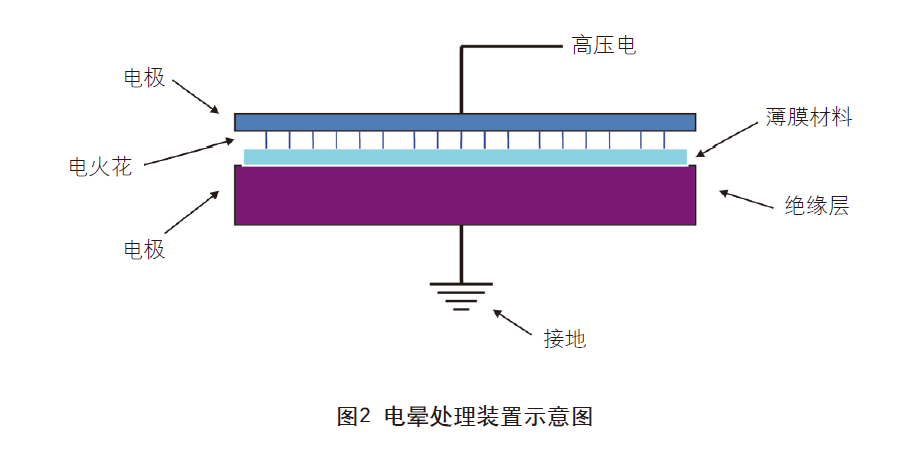

通過(guò)高壓放電，增加薄膜表面能，提高材料表面張力，使材料表面適量的粗化（處理前后對(duì)比圖如圖1所示），達(dá)到適合印刷的目的。圖2為常見(jiàn)的電暈處理裝置示意圖。

電暈處理方式分為兩種：第一種是聯(lián)機(jī)處理，在印刷機(jī)上進(jìn)行；第二種是由供應(yīng)商完成，供給印刷企業(yè)使用。

通常電暈處理應(yīng)用于柔軟的材料表面，如PE、PVC；而對(duì)于表面較硬的材料，如PET、BOPP，電暈效果不好。

▋▋表面涂布

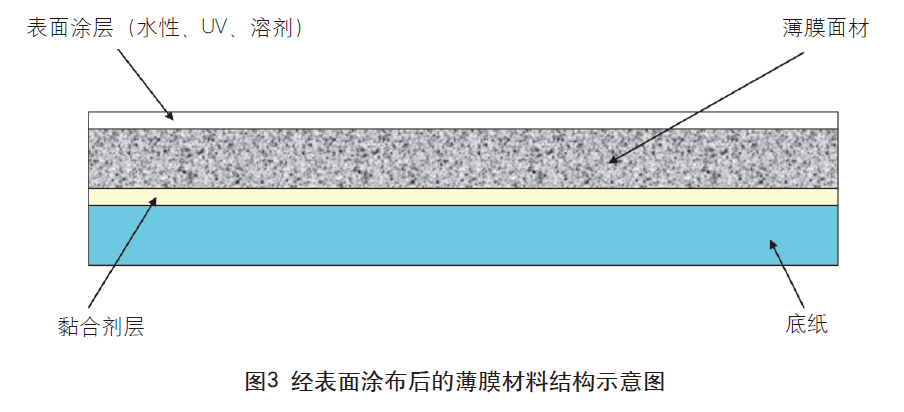

薄膜材料在制作不干膠材料之前，在其表面均勻地涂布了一層特殊涂層，以提高表面潤(rùn)濕能力，使油墨同涂層能在印刷時(shí)牢固地結(jié)合在一起，達(dá)到油墨在其表面印刷后不脫落的目的。表面涂布的處理方法主要應(yīng)用于硬的材料表面，如PET、BOPP等。表面涂布后的薄膜材料結(jié)構(gòu)示意圖如圖3所示。
